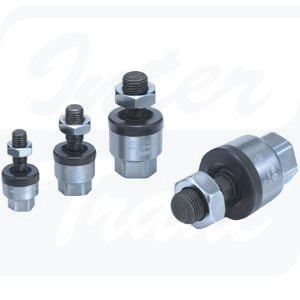

[JC63-18-150] JC, Element kompensacyjny standardowy, lekki

JC, Element kompensacyjny standardowy, lekki

• Standardowy/Normalna wielkość gwintu.

Przedstawiamy nowe, lekkie elementy kompensacyjne, które są uzupełnieniem istniejącej oferty siłowników pneumatycznych. Zamiast standardowej obudowy ze stali, obudowa elementów kompensacyjnych serii JC została wykonana z aluminium. Umożliwiło to zmniejszenie masy aż o 30%, a tym samym zmniejszono siły wewnętrzne i obciążenia boczne działające na siłownik podczas pracy. Elementy kompensacyjne posiadają osłonę pyłoszczelną, która zabezpiecza je przed zanieczyszczeniami i wpływa na wydłużenie ich żywotności. Elementy kompensacyjne zaprojektowane są tak, aby korygować wszelkie nierównoległości jakie mogą pojawiać się pomiędzy detalem, a siłownikiem. Seria JC charakteryzuje się kątem obrotu ±5° oraz dopuszczalnym mimośrodem ±0.5 do 1mm. Stosowanie elementów kompensacyjnych zmniejsza zużywanie się elementów siłownika, a tym samy wydłuża się czas pomiędzy jego konserwacją/naprawą. Odpowiednie dla każdego siłownika, w którym zachodzi potrzeba niwelowania nie osiowości lub utraty równoległości pomiędzy siłownikiem, a napędzanym elementem. Elementy kompensacyjne serii JC mogą pracować przy maksymalnej sile rozciągającej/ściskającej równej 3100N, są przeznaczone do siłowników o średnicy tłoka od 20 do 63 mm o standardowych gwintach M8x1.25 do M18x1.5.
